Габарит-Стоп для задніх ліхтарів з 50-ти рівневим ШІМ.

Габарит-Стоп для задніх ліхтарів з 50-ти рівневим ШІМ.

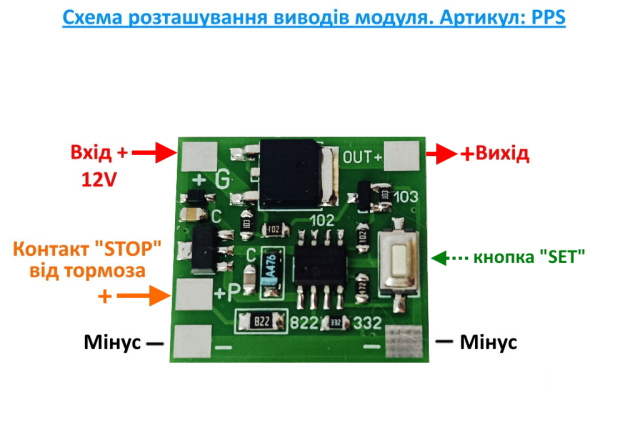

Оновлена версія модуля. Цей пристрій необхідно тим, хто сам виготовляє задню світлодіодну оптику автомобіля або мотоцикла і дозволяє за наявності сигналів ГАБАРИТ і СТОП включати одні і ті ж світлодіоди як не в повну (габарит), так і в повну (стоп) яскравість, а також можна підключати і звичайні лампочки. Підключення пристрою досить просте, а вбудована кнопка "SET" дозволить налаштувати яскравість сигналу ГАБАРИТ як вам зручно. Налаштування яскравості дозволить налаштувати сигнали залежно від розсіювача ліхтаря (прозорий, червоний, тонований...). Налаштування займає мінімум часу. Усі налаштування зберігаються в пам'яті пристрою і його можна переналаштувати.

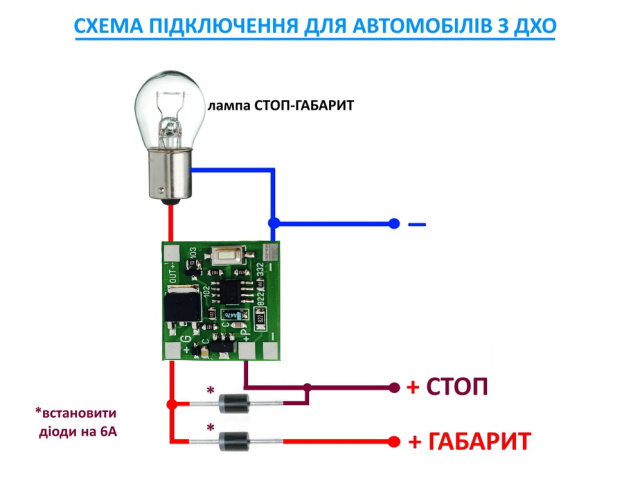

Пристрій не вимагає окремого живлення і при встановленні можна підключитися прямо до проводів ГАБАРИТ, СТОП і МАСА, що є у ліхтарях. Вам не доведеться прокладати окремі дроти живлення. Пристрій дозволяє налаштувати яскравість сигналу ГАБАРИТ, за допомогою ШІМ (PWM) технології, з 50 рівнів, від 1% до 97%. У пристрої з одним виходом налаштовується лише яскравість ГАБАРИТУ, СТОП завжди спалахує на 100%. Пристрій може керувати будь-якими навантаженнями: Звичайні лампи розжарювання, світлодіодні LED лампи, вентилятори, тощо.

Інструкція з налаштування модуля керування яскравістю

Для зміни налаштування яскравості необхідно перейти в режим налаштування.

1. Вхід у режим налаштування:

Натисніть і утримуйте кнопку.

Не відпускаючи кнопку, подайте живлення на модуль.

Практично одразу після подачі живлення навантаження почне блимати.

П'ять спалахів підтверджують, що модуль перейшов у режим налаштування.

Після цього кнопку можна відпустити.

Час між окремими натисканнями кнопки не обмежений — налаштування можна виконувати у зручному темпі.

2. Налаштування яскравості:

Після входу в режим налаштування навантаження спочатку вимкнене.

Кожне коротке натискання кнопки збільшує встановлений рівень яскравості.

Після кожного натискання встановлена яскравість одразу відображається на навантаженні. Таким чином, можна поступово підібрати необхідний рівень яскравості.

Для точного налаштування нижніх рівнів яскравість збільшується нелінійно: на початку зміна відбувається дуже плавно, а зі збільшенням рівня крок між наступними значеннями поступово стає більшим.

Кожне коротке натискання кнопки підтверджується коротким вимкненням навантаження, після чого знову відображається встановлений рівень яскравості.

Продовжуйте натискати кнопку, доки не буде отримано потрібну яскравість.

3. Збереження налаштування:

Коли необхідний рівень яскравості підібрано:

Натисніть кнопку та утримуйте її більше 3 секунд.

Навантаження блимне 10 разів.

Десять спалахів підтверджують, що вибраний рівень яскравості збережено в пам'яті модуля.

Після цього можна вимкнути та знову подати живлення на модуль.

Після перезапуску модуль працюватиме із збереженим рівнем яскравості.

4. Вимкнення навантаження після подачі живлення:

Якщо необхідно, щоб після подачі живлення навантаження залишалося вимкненим якщо на контакт сигналу Стоп нема +12V, під час налаштування встановіть мінімальний (рівень-0) яскравості та збережіть його.

Після перезапуску модуля навантаження залишатиметься вимкненим.

Важливо:

Коротке натискання — збільшення яскравості на один рівень.

Утримання кнопки більше 3 секунд — збереження поточного рівня.

5 спалахів — вхід у режим налаштування.

10 спалахів — успішне збереження налаштування.

Між натисканнями кнопки немає обмеження за часом.

Після налаштування для переходу до нормальної роботи необхідно перезапустити модуль.

Технічні характеристики:

Живлення: 12-24В

Допустиме навантаження на виході: до 4 А

Кількість виходів: 1

Налаштування ШИМ сигналу: від 1% до 97%

Частота ШІМ сигналу: ~1кГц

Рівнів: 50 (з не лінійним кроком)

Температурний режим: від -40 до +85 градусів

Габаритні розміри ДхШхВ мм: 25х22х4

Артикул: PPS

Комплектація: Зібраний модуль, інструкція.
