Модуль керування Денними Ходовими Вогнями. (з ШІМ)

Модуль керування Денними Ходовими Вогнями. DXOv3.

Оновлена версія. На прохання постійних клієнтів було розроблено наступну версію модуля DXOv3 управління Денними Ходовими Вогнями, далі в тексті буде використано коротку назву ДХО.

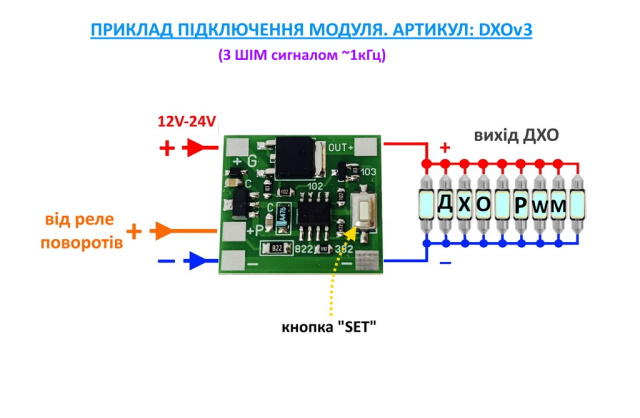

Як працює модуль? Після підключення модуля і включення повороту модуль знижуватиме яскравість ДХО під час роботи поворотника, після того як поворотник припинить свою роботу, модуль витримає паузу в 1,5 секунди і включить назад ДХО на 100% яскравості. У даному модулі можна запрограмувати самостійно необхідну яскравість, що видається на ДХО під час роботи поворотника. Регулювати яскравість можна від 1% і до 97% за 50 кроків, за спеціальним алгоритмом не лінійно. Усі налаштування виконуються за допомогою кнопки "SET".

Плавне керування яскравістю ДХО.

Після подачі живлення ДХО плавно виходить на 100% яскравість, без різкого спалаху.

При ввімкненні повороту яскравість ДХО автоматично знижується до налаштованого користувачем рівня.

Після завершення повороту яскравість ДХО плавно повертається до 100%. Швидкість відновлення залежить від встановленого рівня: чим сильніше було знижено яскравість, тим довше триває плавне повернення до максимальної яскравості.

Інструкція з налаштування модуля керування яскравістю.

Для зміни налаштування яскравості необхідно перейти в режим налаштування.

1. Вхід у режим налаштування:

Натисніть і утримуйте кнопку.

Не відпускаючи кнопку, подайте живлення на модуль.

Практично одразу після подачі живлення навантаження почне блимати.

П'ять спалахів підтверджують, що модуль перейшов у режим налаштування.

Після цього кнопку можна відпустити.

Час між окремими натисканнями кнопки не обмежений — налаштування можна виконувати у зручному темпі.

2. Налаштування яскравості:

Після входу в режим налаштування навантаження спочатку вимкнене.

Кожне коротке натискання кнопки збільшує встановлений рівень яскравості.

Після кожного натискання встановлена яскравість одразу відображається на навантаженні. Таким чином, можна поступово підібрати необхідний рівень яскравості.

Для точного налаштування нижніх рівнів яскравість збільшується нелінійно: на початку зміна відбувається дуже плавно, а зі збільшенням рівня крок між наступними значеннями поступово стає більшим.

Кожне коротке натискання кнопки підтверджується коротким вимкненням навантаження, після чого знову відображається встановлений рівень яскравості.

Продовжуйте натискати кнопку, доки не буде отримано потрібну яскравість.

3. Збереження налаштування:

Коли необхідний рівень яскравості підібрано:

Натисніть кнопку та утримуйте її більше 3 секунд.

Навантаження блимне 10 разів.

Десять спалахів підтверджують, що вибраний рівень яскравості збережено в пам'яті модуля.

Після цього можна вимкнути та знову подати живлення на модуль.

Після перезапуску модуль працюватиме із збереженим рівнем яскравості.

4. Вимкнення навантаження після подачі живлення:

Якщо необхідно, щоб на чвс роботи повороту навантаження залишалося вимкненим якщо на контакт сигналу нема +12V, під час налаштування встановіть мінімальний (рівень-0) яскравості та збережіть його.

Важливо:

Коротке натискання — збільшення яскравості на один рівень.

Утримання кнопки більше 3 секунд — збереження поточного рівня.

5 спалахів — вхід у режим налаштування.

10 спалахів — успішне збереження налаштування.

Між натисканнями кнопки немає обмеження за часом.

Після налаштування для переходу до нормальної роботи необхідно перезапустити модуль.

Технічні характеристики:

Живлення: 12-24В

Пам'ять: Енергонезалежна (FLASH)

Допустиме навантаження на виході: до 4 А

Кількість виходів: 1

Налаштування ШИМ сигналу: від 1% до 97%

Модуляція: PWM

Частота ШІМ сигналу: ~1кГц

Рівнів: 50 (з не лінійним кроком)

Температурний режим: від -40 до +85 градусів

Габаритні розміри ДхШхВ мм: 25х22х4

Артикул: DXOv3

Комплектація: Зібраний модуль, інструкція.
