Модуль динамічної анімації як на топових моделей Audi.

Модуль динамічної анімації як на топових моделей Audi.

Модуль створений на основі світлових рішень топових моделей Audi і відтворює преміальний динамічний ефект для габаритів, DRL або інших елементів оптики.

Динамічна анімація — це послідовне переміщення світлового осередку від одного краю до іншого, його повернення назад і подальше поступове заповнення каналів; при зникненні сигналу анімація відтворюється у зворотному порядку.
Далі в описі для стислості вживаємо терміни «динамічна анімація» або «анімований ефект».

Опис роботи:

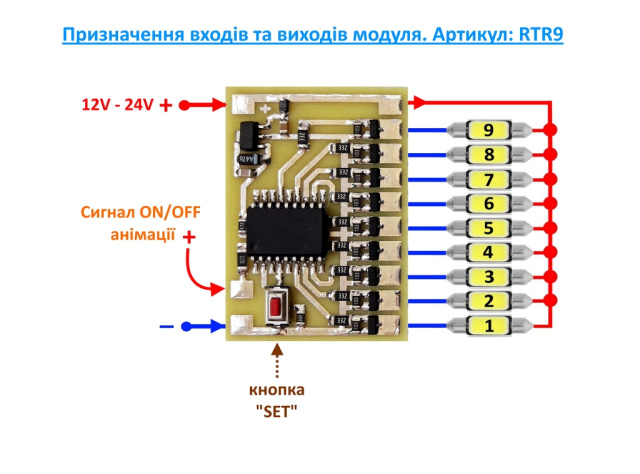

- Модуль відтворює анімацію увімкнення при подачі керувального сигналу на відповідний вхід; після завершення анімації світло залишається увімкненим.
- Якщо сигнал зникає (наприклад, габарити вимкнені), модуль може відтворити анімацію вимкнення (зворотний порядок) — для цього необхідне джерело живлення, що дозволяє модулю «закінчити» послідовність при відсутності керування.
- За спрощеною схемою підключення (підтягнутий сигнальний вхід до плюса) модуль відтворює лише анімацію увімкнення — без анімації вимкнення.

Модуль має 51 рівень швидкості з кроком 5 мс (1 — найшвидший, 51 — найповільніший).

Покрокова процедура налаштування швидкості анімації:
1. Підготуйте модуль (підключіть навантаження до каналів).
2. Утримуйте кнопку Set до подачі живлення.
3. Подавайте живлення на модуль, не відпускаючи Set. Якщо загорілися всі індикатори/світлодіоди — ви зайшли в режим налаштування.
4. Відпустіть кнопку Set.
5. Натискайте кнопку стільки разів, скільки відповідає бажаному номеру швидкості (наприклад, 10 натискань — швидкість №10).
- Час між натисканнями не повинен перевищувати 3 секунд; якщо інтервал більший, модуль зафіксує поточне введене значення і вийде з циклу введення.
6. Після останнього натискання модуль підтвердить запис — промигуванням усіх каналів тією самою кількістю разів.
7. Перезавантажте модуль (вимкніть/увімкніть живлення) — налаштування збережено в енергонезалежній пам’яті.
Додаткові рекомендації:
- Якщо вам потрібна лише анімація при увімкненні — підтягніть сигнальний вхід до плюса; модуль не вимагатиме додаткового живлення для відтворення тільки вмикання.
- Щоб реалізувати анімацію вимкнення, забезпечте модулю можливість отримати живлення достатньо довго, щоб відтворити зворотну послідовність після зникнення керувального сигналу.
- Підключайте навантаження з урахуванням максимальної сили струму на канал до 2 А (краще до 1,5А).

Технічні характеристики:
- Кількість каналів: 9
- Максимальний струм на канал: до 2А
- Тип виходів: транзисторні
- Діапазон напруги живлення: 9–24 В DC
- Кількість швидкостей анімації: 51
- Крок налаштування швидкості: 5 мс
- Пам'ять налаштувань: енергонезалежна, ресурс до 100 000 записів
- Габарити: 29 × 41 × 4 мм
- Режими роботи: анімація увімкнення / анімація вимкнення (за наявності додаткового живлення)
- Призначення: габарити, DRL, декоративне підсвічування та інші системи з послідовною світловою анімацією

- Артикул: RTR9

- Комплектація: Зібраний модуль, інструкція.
