Модуль керування Денними Ходовими Вогнями. ДХО версії V4.

Модуль керування Денними Ходовими Вогнями. ДХО версії V4.

Версія V4 - це версія модуля яке зібране на друкованній платі у заводьскому виконанні. На відміну від V1 та V2, у V4 використовується Р-канальний транзистор, який здійснює керування по плюсовому проводу. Максимальний струм навантаження - до 4А. Функціонально модуль V4 нічим не відрізняється від попередніх версій.

Як працює модуль? Після підключення модуля та увімкнення повороту модуль відключатиме ДХО під час роботи поворотника, після того як поворотник відключаєте витримає Паузу*, і включить назад ДХО. У цьому модулі цю паузу можна запрограмувати самостійно за допомогою кнопки "SET" яка знаходиться на самому модулі, іI може бути задана в межах від 1 секунди до 10 секунд.

Програмування затримки (Паузи). На знеструмленому модулі натисніть і утримуйте кнопку "SET". Подайте живлення на модуль, ДХО проморгне три рази, повідомляючи про успішний вхід у режим програмування. Відпустіть кнопку "SET". Враховуючи що кожне натискання кнопки відповідає 1 секунди паузи. Введіть необхідну затримку паузи шляхом натискання на кнопку "SET". Кількість натискань буде дорівнює кількості затримки в секундах, А якщо кількість натискань перевищить 10-и, світлодіод більше не буде реагувати на ваші натискання і рахунок зупиниться на 10-и секундах, тобто передбачено обмеження паузи. Після введення необхідної затримки просто відключіть живлення, модуль автоматично зберігає внесені налаштування. Модуль готовий до роботи. При необхідності модуль можна переналаштувати під інші часові затримки так само.

Технічні характеристики:

Пам'ять: Енергонезалежна (FLASH)

Каналів: 1 (вихід по Плюсу)

Затримка на включення ДХО: від 1 до 10 секунд

Габаритні розміри ДхШхВ, мм: 25х22х4

Максимальний комутований струм: до 4А

Артикул: DXOv4

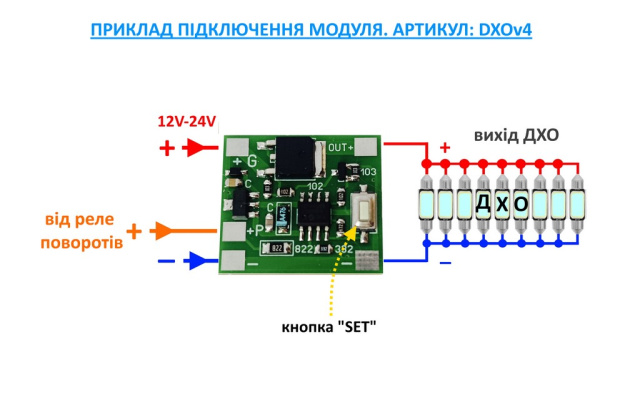

Комплектація: Зібраний модуль(и), інструкція та схема підключення.
