Динамический или анимированный поворотник, 6 каналов.

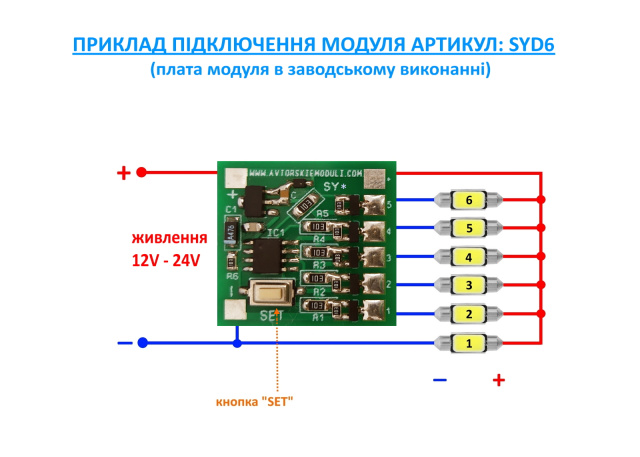

Очередная версия динамического поворотника, на 6 каналов, 5 световых эффектов (сцен исполнения), и 5 скоростей исполнения. Это расширенная версия версия уже существующего модуля SYD5, и такие изменения были сделаны по просьбе одного клиента. В прошивке предусмотрены все необходимые паузы между первым каналом который подключается напрямую к питанию, и остальными пять каналов которые подключены через микроконтроллер, для совместной синхронной работы. Транзисторы на контроллере стоят N-канальные, а это значит, что с транзисторов на светодиоды выходят минусы. Плюс на светодиоды приходит общий. Для подключения модуля дополнительные провода не нужно тянуть, и проводка автомобиля останется без изменений, что очень важно. К выходам модуля можно подключать любые нагрузки: простые лампочки, светодиоды, цепи светодиодов, светодиоды и драйверы (стабилизаторы тока). Главное условие это ограничение в 4 ампера на каждый канал (а это очень много).
После установки модуля, надо произвести настройки: Выбор светового эффекта, и скорости исполнения (подогнать световой эффект под Ваше реле поворотов). На плате модуля находятся всего она кнопка, оба режима настраиваются с её помощью.
Настройки. Для того, что бы произвести настройки, нужно подать временное питание, не от поворотника, так как поворотник постоянно моргает , он нам не даст произвести настройки.
Выбор светового эффекта:
1. До подачи питания на контроллер — нажать и удерживать кнопку "SET", подать питание на модуль (если включились 2-й и 6-й канал, это означает что мы попали в режим "Выбор"), удерживаем нажатую кнопку "SET" больше 6-и секунд, отпускаем кнопку "SET", все светодиоды моргнут три раза, сообщая об успешном входе в этом режиме.
2. Для перехода на следующий световой эффект: Нажмите и удержите кнопку "SET", пока все светодиоды моргнут один раз, отпустите кнопку, сразу после моргания, длина строки удлинится на один светодиод, это означает что вы переключились на новый световой эффект. (После каждого нажатия к светодиодной строке добавляется один включённый светодиод).
3. Повторите пункт 2 столько раз, пока не выберете нужной световой эффект. Когда длина строки будет соответствовать 6-и светодиодов, следующее нажатие переведёт на начало строки, и будет равняться одному светодиоду. И так по кругу.
4. После того как вы выбрали нужный световой эффект, просто обесточьте модуль. Все настройки сохранятся автоматически в энергонезависимую ячейку памяти контроллера. После подачи питания модуль автоматически войдёт в рабочий режим.
Выбор скорости исполнения светового эффекта.
Эта настройка нужна для "подгонки" этого модуля под реле поворотов вашего автомобиля, то-есть вы должны подобрать одну из 5-и скоростей, чтобы за одно моргание реле поворотов модуль успел пробежаться световым эффектом бегущей строки, с 1-го по 6-й канал.
1. До подачи питания на контроллер — нажать и удерживать кнопку "SET", подать питание на модуль (если включились 1-й и 6-й канал, это означает что мы попали в режим "Выбор"), удерживаем нажатую кнопку "SET" меньше 6-и секунд, отпускаем кнопку "SET", все светодиоды моргнут два раза, сообщая об успешном входе в этом режиме.
2. Для замедления бега строки: Нажмите и удержите кнопку "SET" пока все светодиоды моргнут один раз, отпустите кнопку, сразу после моргания длина строки удлинится на один светодиод.
3. Повторите пункт 2 столько раз, пока длина строки не станет нужной длины. Когда длина будет максимально длинной, и будет соответствовать 6-и светодиодов (самое медленное исполнение), следующее нажатие переведёт на начало строки и будет равняться одному светодиоду (соответствует самому быстрому исполнению). И так по кругу.
4. После того как вы выбрали нужную скорость, просто обесточьте модуль. Все настройки сохранятся автоматически в энергонезависимую ячейку памяти контроллера. После подачи питания модуль автоматически войдёт в рабочий режим.
Таблица скоростей исполнения:
1 — 20ms; 2 — 25ms; 3 — 30ms; 4 — 35ms; 5 — 4s
(Первая скорость - это самое быстрое исполнение, пятая скорость - самое медленное исполнение).
Световые эффекты, и номер под которым находится в прошивке можно увидеть в видео на сайте.
При помощи этих двух настроек можно использовать данный модуль для всех марок автомобилей, и для всех типов реле поворотов.
Технические характеристики:
Память: Энергонезависимая (FLASH)
Каналов: 6
Световых эффектов: 5
Скоростей исполнения: 5
Максимальный коммутируемый ток: 4А на канал
Габаритные размеры, ДхШхВ, мм: 28х25х3
Артикул: SYD6
Комплектация: Модуль, инструкция и схема подключения.
